Câbles et composants SeaTalk

SeaTalk NG est un bus d’interconnexion entre produits Raymarine qui comprend un bus central permettant l’interconnexion des produits Raymarine à l’aide de câbles branches.

Le protocole SeaTalkNG  transfère les données numériques entre les produits connectés au bus central SeaTalkNG

Les produits Raymarine spécifiques (par exemple, les instruments i70S) sont dotés d’une fonction de pontage permettant la connexion de  SeaTalkNG aux produits  SeaTalk1  à l’aide de câbles adaptateurs appropriés.



SeaTalkng est un système de câblage et de connexion robuste compatible avec NMEA 2000.

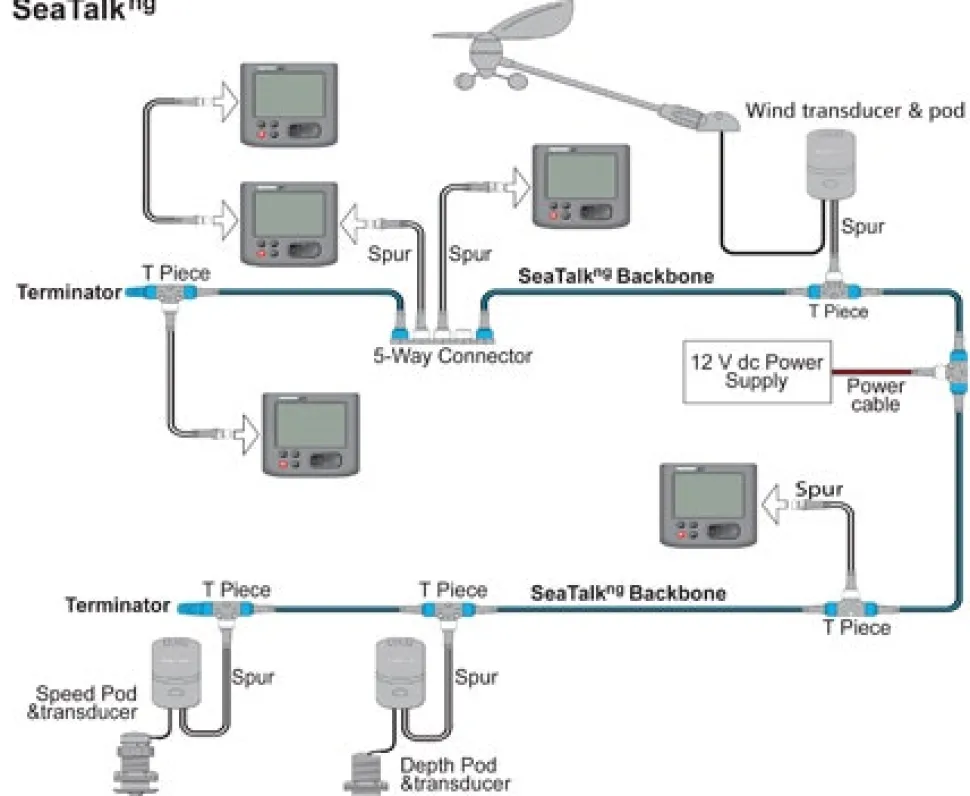

Spécialement conçu pour l’environnement marin, comprenant une seule épine dorsale alimentée avec deux terminaisons, une à chaque extrémité.

Le kit de démarrage SeaTalkng est le moyen idéal pour démarrer avec votre produit Raymarine compatible SeaTalkng.

Le connecteur à 5 voies forme le début de votre dorsale SeaTalkng et votre produit SeaTalkng est connecté via un câble branches.

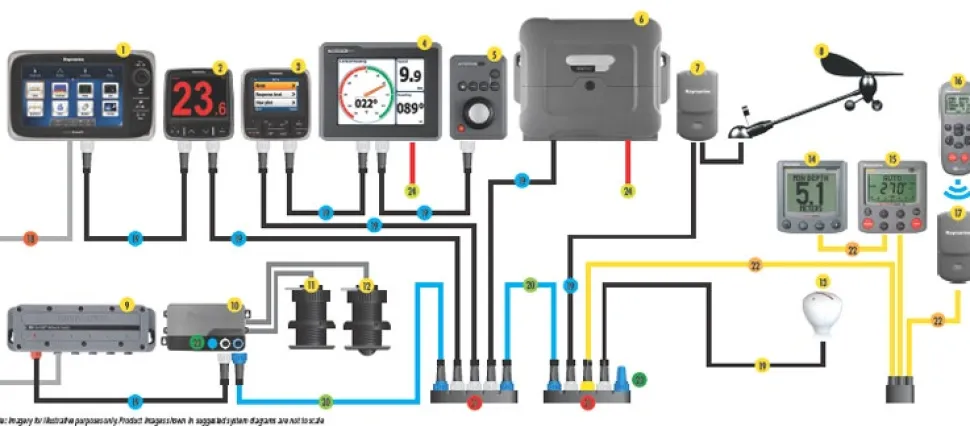

Le réseau SeaTalk Ng: Découvrez une infinité de solutions



Avec le réseau SeaTalk Ng, votre réseau se duplique à l’infini.

Raccordez des afficheurs, des sondes, votre combiné sondeur, une girouette avec un seul et meme systeme.

Mettez en relation tous vos instruments pour obtenir toutes vos informations partagées entre vos différents produits de la marque Raymarine.

Des connecteurs de câble de petit diamètre sont utilisés dans tout le système pour en faciliter l’installation.

Les câbles et les connecteurs sont repérés par un code de couleurs pour minimiser les risques d’erreur de connexion

• Le bus central est bleu.

• Les câbles branches sont blancs.

• Le convertisseur SeaTalk/SeaTalkNG est jaune.

• Câble d’alimentation avec bande rouge.

Une large gamme de longueurs de câbles offre une grande flexibilité et élimine les coupures et épissures de câbles.

Des connecteurs trois voies, cinq voies et en ligne sont disponibles pour faciliter la connexion et le paramétrage du réseau  SeaTalkNG.



Cables et composants Seatalk NG: Créez votre propre réseau.



A06028: Connecteur en T Seatalk NG

Créez facilement une dorsale, chaque T représentant une jonction

Connecteurs bleus: pour relier votre réseau en parallele

Connecteur Blanc: connecteur branche pour relier un appareil au réseau.



A06064: Connecteur 5 voies Seatalk NG

le connecteur 5 voies vous permettra de mettre en réseau jusqu’a 3 appareils en meme temps:

Connecteurs bleus: pour relier votre réseau en parallele

Connecteur Blanc: connecteur branche pour relier un appareil au réseau.



A06031: Terminaison Seatalk NG

A utiliser pour fermer une dorsale ou un connecteur 5 voies.

Obligatoire pour assurer le fonctionnement du réseau.

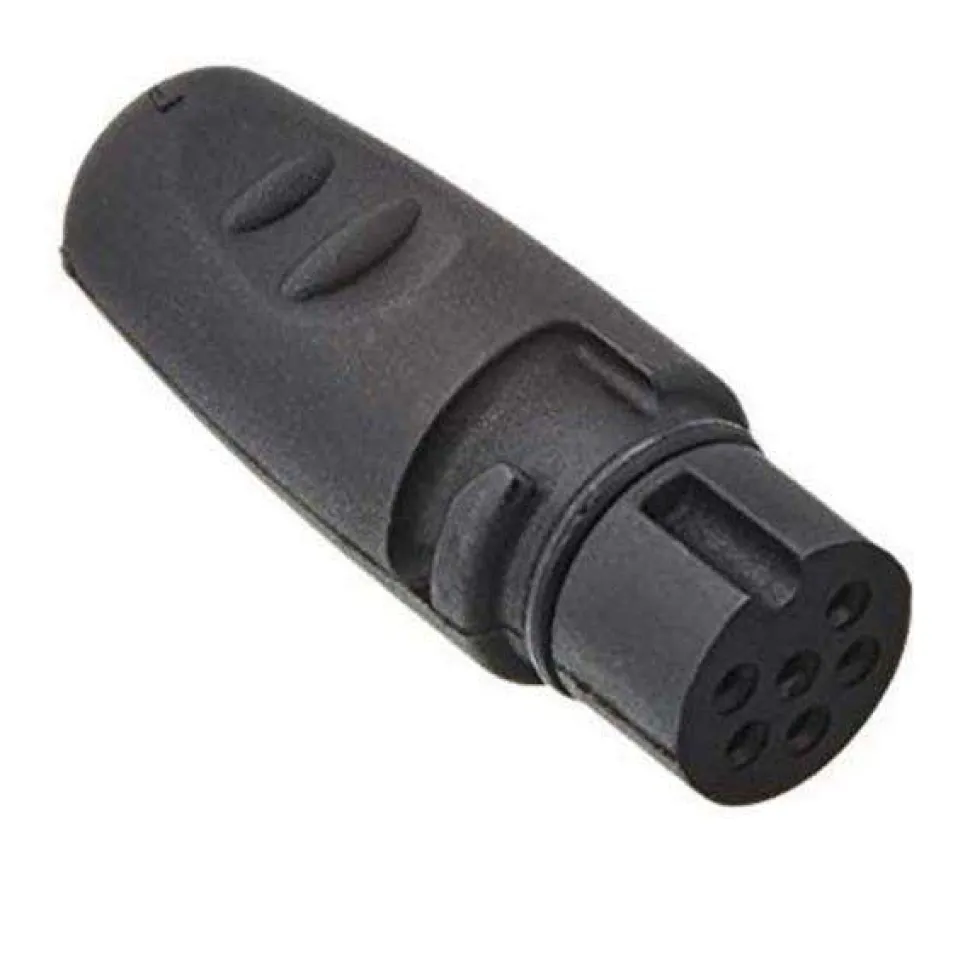

A06032: Bouchon noir Seatalk NG pour connecteur blanc

A utiliser lorsqu’un bornier blanc est inoccupé.

Permet d’assurer l’etanchéité de ce dernier.



A06035 / A06036 / A06038: Cable dorsale Seatalk NG

Le cable dorsale permet de relier des connecteurs en T et des connecteurs 5 voies entre eux.

Différentes longueurs disponibles ( 3M, 5M et 9M)



A06040 / A06041: Branche Seatalk NG

la branche seatalk NG permet de connecter un appareil raymarine compatible Seatalk NG sur un connecteur en T ou un connecteur 5 voies.

Ce cable permet également de relier directement deux appareils entre eux lors d’une installation minimaliste.

Disponible en 2 longueurs, en 3 et 5 M.



A06045 / A06075: Câble NMEA 2000 Femelle vers Seatalk NG

Ce cable mixte permet de relier un appareil NMEA au réseau Seatalk NG.

Longueur du cable: 40 cm ou 1M



A06046 / A06076: Cable Seatalk NG vers NMEA 2000 Male

cabla adaptateur permettant de relier un produit raymarine ST NG vers un reseau NMEA2000.

Longueur du cable: 40 cm ou 1 M



A6073: Cable adaptateur Seatalk NG vers Seatalk 1 / Seatalk 1 vers Seatalk NG



Le cable permet de relier les appareils raymarine d’ancienne et de nouvelle génération sur un reseau Seatalk NG vers Seatalk 1 et vice versa.
